Đồng hồ so là thiết bị đo cơ khí chính xác cao, dùng để đo độ lệch hình học, độ đảo mặt đĩa phanh, độ rơ dọc trục hoặc kiểm tra độ phẳng bề mặt chi tiết với sai số chỉ từ 0.01mm đến 0.001mm.

Đồng hồ so là gì?

Đồng hồ so là thiết bị đo lường cơ khí chính xác cao (độ chia thường từ 0.01 mm đến 0.001 mm), chuyên dùng để kiểm tra độ đảo, độ lệch, độ phẳng, độ song song và khoảng rơ cơ học của các chi tiết động cơ, hệ thống gầm và truyền động ô tô.

Khác với thước kẹp hay panme dùng để đo kích thước tuyệt đối, đồng hồ so hoạt động theo phương pháp đo so sánh. Thiết bị giúp kỹ thuật viên đo lường mức độ biến dạng hoặc khoảng lệch của chi tiết so với một điểm chuẩn ban đầu.

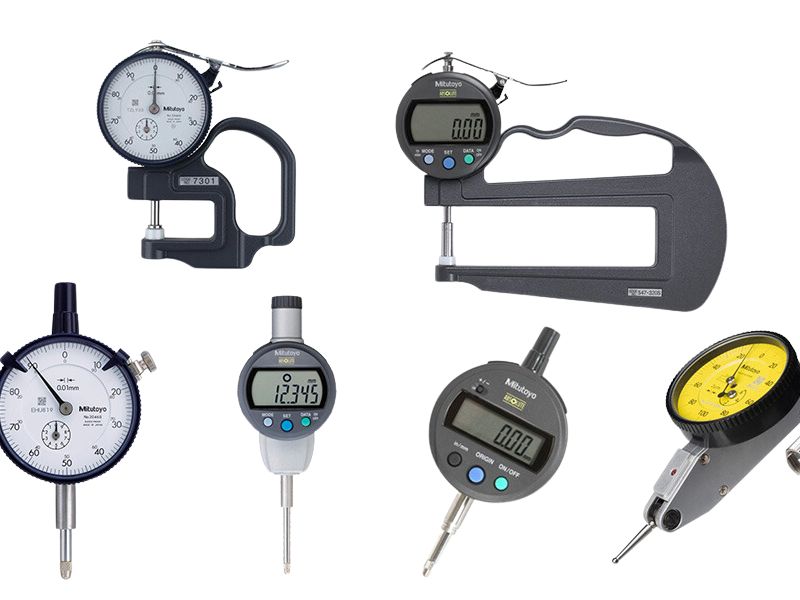

Phân loại đồng hồ so phổ biến trong xưởng ô tô

Tùy thuộc vào vị trí không gian thao tác và độ chính xác yêu cầu, các kỹ thuật viên xưởng ô tô thường sử dụng 3 dòng sản phẩm chính:

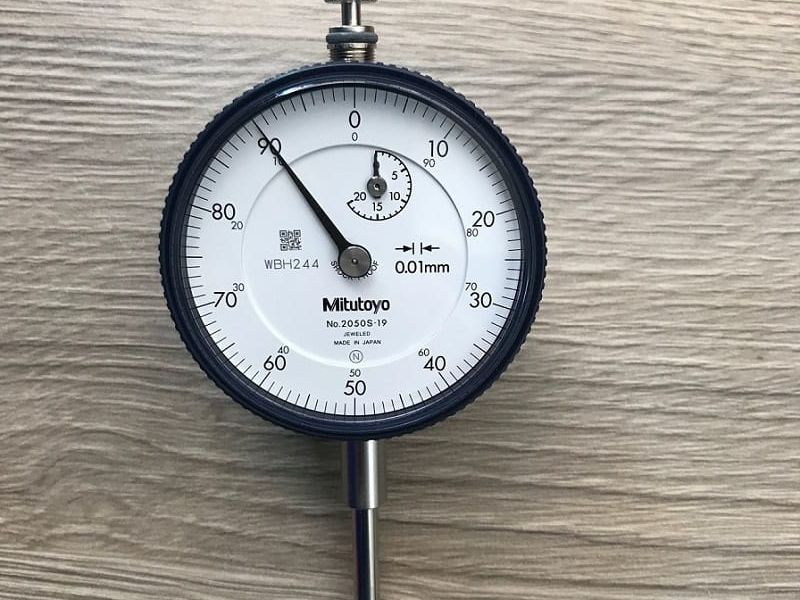

Đồng hồ so cơ học (chân thẳng)

• Đặc điểm: Trục đo chuyển động thẳng đứng vuông góc với mặt phẳng đo, dải đo rộng (từ 0–10mm hoặc 0–30mm), độ chia phổ biến là 0.01mm.
• Ứng dụng: Thường dùng để đo độ đảo đĩa phanh, kiểm tra độ phẳng mặt máy, đo hành trình hành trình Piston hoặc đo độ rơ ngang của các trục trong hộp số.

Đồng hồ so chân gập (chân đòn / Lever Type)

• Đặc điểm: Sử dụng cơ cấu đòn đòn bẩy với đầu đo dạng góc nghiêng linh hoạt, độ chia cực cao (thường là 0.002mm hoặc 0.001mm).
• Ứng dụng: Phù hợp gá đặt ở các vị trí hẹp, hốc sâu hoặc các khe hở khó tiếp cận như rãnh xéc-măng, vấu cam, hay đo độ đồng tâm lòng trục.

Đồng hồ so điện tử

• Đặc điểm: Trực quan hóa giá trị đo trên màn hình LCD, cho phép chuyển đổi đơn vị (mm/inch) nhanh chóng, set điểm ZERO ở bất kỳ vị trí nào và có cổng xuất dữ liệu.
• Ứng dụng: Giúp thợ đọc kết quả cực nhanh, tránh nhầm lẫn khi quan sát vạch chia, thích hợp cho các trung tâm sửa chữa lớn yêu cầu quy trình tiêu chuẩn hóa cao.

Cấu tạo chi tiết của đồng hồ so cơ khí chuẩn gara

Để làm chủ thiết bị và hạn chế tối đa sai số do thao tác thô bạo, người thợ cần nắm rõ cấu tạo cơ khí bên trong của một đồng hồ so tiêu chuẩn:

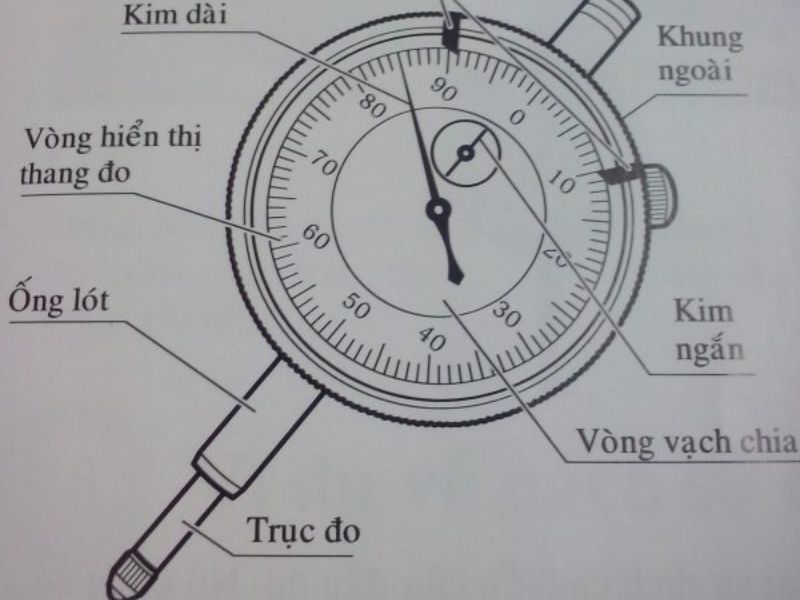

Thanh đo

Thanh đo (hay trục đo) làm bằng thép cứng chống gỉ, trượt dọc theo ống hướng dẫn. Đây là bộ phận chịu tác động trực tiếp từ bề mặt cần đo để truyền chuyển động vào bên trong vỏ đồng hồ.

Đầu đo

Nằm ở đầu dưới thanh đo, tiếp xúc trực tiếp với chi tiết. Đầu đo thường được làm bằng hợp kim cứng hoặc gốm để chống mài mòn, có thể tháo rời để thay đổi các dạng đầu đo (đầu nhọn, đầu bằng, đầu cầu) tùy từng bài đo cụ thể.

Vỏ và mặt số (Dial Face)

Vỏ bảo vệ bằng kim loại mạ crom hoặc nhựa chịu lực. Mặt số có thể xoay 360 độ để căn chỉnh vạch số 0 (ZERO) trùng với kim chính trước khi tiến hành đo.

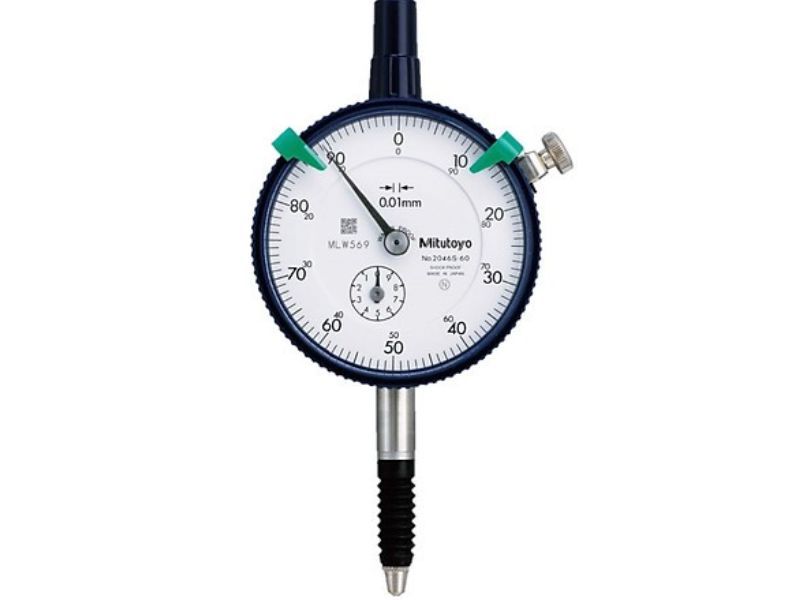

Kim chính & Kim phụ

• Kim chính: Quay theo chuyển động dịch chuyển nhỏ của thanh đo (mỗi vạch tương ứng 0.01mm, quay 1 vòng thường bằng 1mm).
• Kim phụ (kim đếm vòng): Đếm số vòng quay của kim chính (mỗi vạch tương ứng 1mm), giúp thợ đọc tổng giá trị dịch chuyển lớn.

Vòng giới hạn (Limit Markers)

Là hai lá thép nhỏ nằm trên viền mặt số. Kỹ thuật viên dùng hai lá này để đánh dấu khoảng sai số cho phép (tolerance limit) của hãng xe, giúp quá trình kiểm tra hàng loạt diễn ra cực nhanh mà không cần cộng trừ nhẩm.

Cơ cấu bộ truyền bánh răng – lò xo khử độ rơ

Chuyển động tịnh tiến của thanh đo được chuyển thành chuyển động quay của kim thông qua hệ thống thanh răng – bánh răng chính xác. Bên trong đồng hồ luôn tích hợp lò xo khử độ rơ (Hairspring) nhằm loại bỏ khe hở giữa các răng gear, đảm bảo khi thanh đo đi lên hay đi xuống thì kim vẫn phản hồi chính xác tuyệt đối.

Đừng để một sai sót nhỏ trên đồng hồ so biến thành thảm họa tài chính khiến gara của bạn phải đền hàng chục triệu đồng cho khách hàng! Dù kỹ thuật viên có đo đạc chính xác từng 0.01mm nhưng nếu quy trình ghi nhận thủ công bằng sổ sách hay Excel bị thất thoát, cố vấn dịch vụ quên báo giá đĩa phanh/trục khuỷu.

Hãy ngăn chặn triệt để mọi rủi ro vận hành bằng cách số hóa toàn bộ quy trình tiếp nhận – báo giá – duyệt lệnh sửa chữa (RO) xuất kho phụ tùng trên VC Garage ngay hôm nay! Liên hệ hotline 0985967654 để đăng ký dùng thử miễn phí và bảo vệ nguồn tiền cho gara của bạn!

Công dụng của đồng hồ so trong gara ô tô

Trong quy trình đại tu động cơ, hộp số và hệ thống gầm, đồng hồ so giúp kỹ thuật viên đo chính xác độ đảo, độ rơ và độ biến dạng của các chi tiết quay, từ đó đối chiếu với giới hạn kỹ thuật trước khi quyết định sửa chữa hoặc thay thế.

• Đo khe hở dọc trục: Đồng hồ so giúp kỹ thuật viên đo độ rơ dọc trục của trục khuỷu, trục cam, trục bánh răng vi sai hoặc trục turbocharger. Nếu độ rơ vượt mức kỹ thuật, chẳng hạn trên 0,3 mm đối với một số ứng dụng trục khuỷu, chi tiết có thể bị va đập, mòn bất thường và gây hư hỏng bạc hoặc phớt chặn dầu.

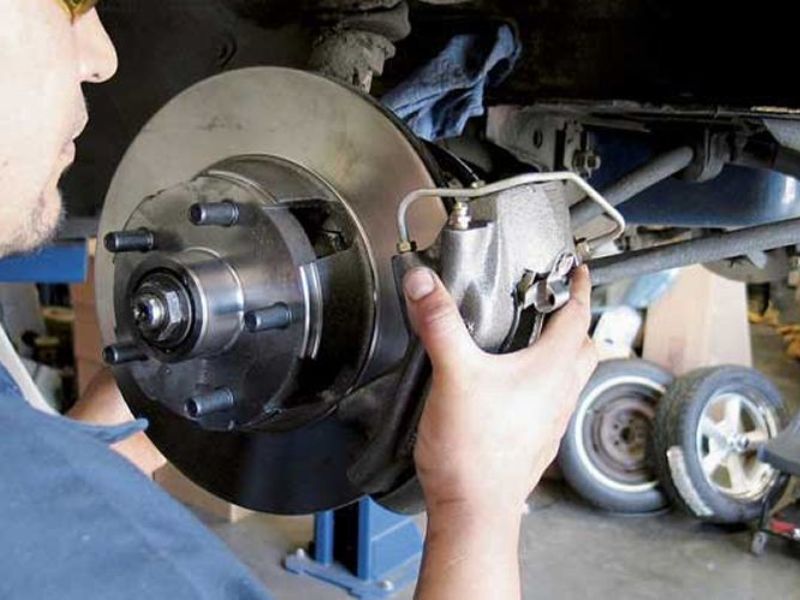

• Kiểm tra độ đảo mặt đầu đĩa phanh: Khi bàn đạp phanh rung giật hoặc bị dội lực ở tốc độ cao, kỹ thuật viên có thể dùng đồng hồ so để kiểm tra độ đảo mặt đầu của đĩa phanh khi quay đủ 360°. Nếu độ đảo vượt giới hạn cho phép, chẳng hạn trên 0,05 mm tùy dòng xe, kỹ thuật viên cần xác định nguyên nhân để láng hoặc thay đĩa phanh.

• Kiểm tra độ võng và độ đảo tròn của trục khuỷu: Khi động cơ rung mạnh hoặc bạc gối nhanh bị mòn, kỹ thuật viên có thể dùng đồng hồ so để kiểm tra độ cong và độ đảo của trục khuỷu. Trục được đặt trên hai khối V, gá đầu đo vào cổ trục và quay đều để xác định mức biến dạng do quá nhiệt, va chạm hoặc quá trình làm việc lâu dài.
• Đo độ rơ lưng bánh răng vi sai: Khi cầu xe phát ra tiếng hú lớn lúc tăng tốc hoặc nhả ga, kỹ thuật viên có thể dùng đồng hồ so để đo độ rơ ăn khớp giữa bánh răng quả dứa và vành răng vi sai. Độ rơ quá nhỏ có thể làm bánh răng nóng và cháy, trong khi độ rơ quá lớn tạo va đập, gây mòn nhanh và có thể làm gãy răng.

Cách đo bằng đồng hồ so đúng kỹ thuật

Để kết quả đo không bị sai lệch do yếu tố biến dạng gá đặt hay góc nhìn, kỹ thuật viên cần tuân thủ đúng quy trình 5 bước tiêu chuẩn:

Bước 1: Chuẩn bị & Vệ sinh

Làm sạch bề mặt chi tiết cần đo (mặt đĩa phanh, cổ trục khuỷu) và kim đo của đồng hồ so bằng chất tẩy rửa chuyên dụng. Bề mặt có vết bẩn, mạt sắt hay dầu nhớt đặc đều khiến kim đo nhảy sai số.

Bước 2: Lắp đặt đế từ & Gá đặt cố định

Gá đồng hồ so vào chân đế từ (Magnetic Base). Đặt chân đế từ lên vị trí cố định vững chắc (như vỏ giảm xóc, khung gầm hoặc bàn máy). Bật công tắc nam châm khóa chặt đế từ, kiểm tra đảm bảo thanh gá không bị rung lắc.

Bước 3: Tải ban đầu & Set điểm ZERO

Điều chỉnh cho đầu đo tiếp xúc vuông góc với bề mặt cần đo. Đẩy thanh đo nén nhẹ vào khoảng 1–2 mm (tạo tải ban đầu – preload) để đảm bảo khi chi tiết thụt xuống thì đầu đo vẫn giữ tiếp xúc. Xoay viền mặt số để vạch số 0 (ZERO) trùng với vị trí kim chính.

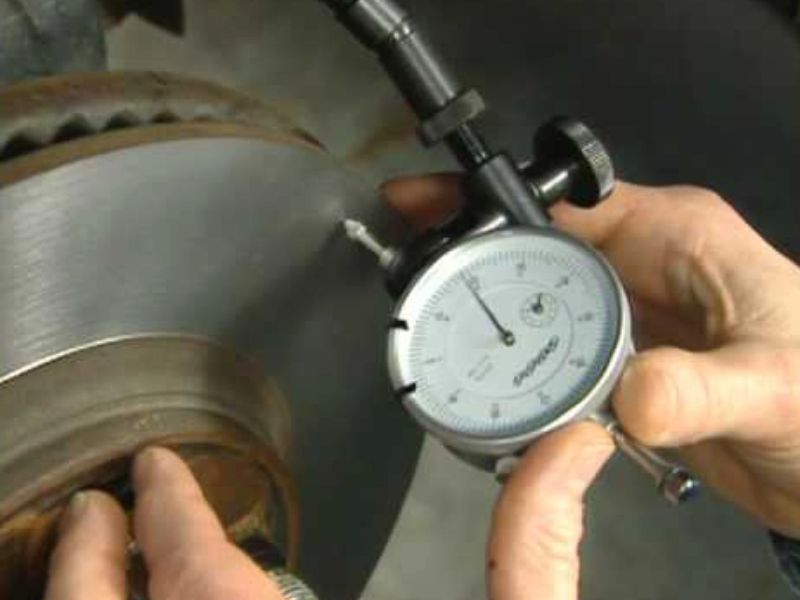

Bước 4: Tiến hành xoay chi tiết & Đọc trị số

Dùng tay quay nhẹ chi tiết cần kiểm tra 1 vòng 360 độ và quan sát chuyển động của kim chính. Trị số độ đảo toàn phần (TIR) được tính bằng khoảng cách từ điểm kim lệch nhỏ nhất đến điểm kim lệch lớn nhất.

Bước 5: So sánh tiêu chuẩn hãng & Đưa ra phương án xử lý

Đối chiếu trị số TIR đo được với thông số kỹ thuật chuẩn trong cẩm nang sửa chữa của dòng xe đó. Nếu sai số vượt quá giới hạn, tiến hành vớt đĩa phanh, thay mới hoặc căn chỉnh lại chi tiết cơ khí.

Câu hỏi thường gặp về đồng hồ so

Có cần mua đế từ khi sử dụng đồng hồ so không?

Rất cần thiết. Đồng hồ so có độ nhạy cực cao, nếu giữ bằng tay hoặc gá đặt không chắc chắn thì độ rung của tay sẽ làm kim nhảy liên tục. Đế từ giúp cố định thiết bị chắc chắn vào khung kim loại gầm xe, đảm bảo kết quả đo chính xác tuyệt đối.

Bảo quản đồng hồ so thế nào để không bị sai số?

Sau khi sử dụng, cần lau sạch thiết bị bằng khăn khô mịn, cất trong hộp nhựa chống sốc chuyên dụng. Tuyệt đối không bôi dầu mỡ vào trục đo vì bụi bẩn sẽ bám vào gây kẹt trượt, không làm rơi hoặc tác dụng lực cơ học mạnh lên kim đo.

Có thể dùng đồng hồ so để đo chi tiết đang quay không?

Có. Đồng hồ so có thể dùng để đo chi tiết đang quay, thường dùng để kiểm tra độ đảo, độ lệch hoặc độ đồng tâm của trục, đĩa và các chi tiết cơ khí. Khi đo cần cố định chắc đồng hồ và đặt đầu đo đúng vị trí để tránh sai số.

Đồng hồ so là dụng cụ đo cơ khí chính xác không thể thiếu, giúp thợ sửa chữa ô tô kiểm tra độ đảo đĩa phanh, độ rơ trục khuỷu và độ phẳng bề mặt chuẩn xác từng micromet. Để tối ưu hóa quy trình quản lý trang thiết bị, bạn hãy liên hệ VC Garage ngay hotline 0985967654 để nhận tư vấn giải pháp quản lý xưởng chuyên nghiệp nhất!
