Trang bị cờ lê bánh cóc ô tô chất lượng giúp gara ô tô tăng tốc độ tháo lắp bu-lông trong không gian hẹp, giảm công thợ và hạn chế làm tròn đầu ốc. Hiểu rõ cấu tạo, nguyên lý hoạt động và tiêu chí lựa chọn sẽ giúp chủ gara đầu tư đúng dụng cụ, nâng cao hiệu quả sửa chữa và tối ưu chi phí vận hành.

Cấu tạo của cờ lê bánh cóc ô tô

Để hiểu vì sao cờ lê bánh cóc trở thành đồ nghề không thể thiếu tại các xưởng sửa chữa hiện đại, chúng ta sẽ lần lượt tìm hiểu về hệ thống linh kiện cơ khí cấu thành nên thân vỏ và cơ chế hãm chiều thông minh bên trong đầu tròng.

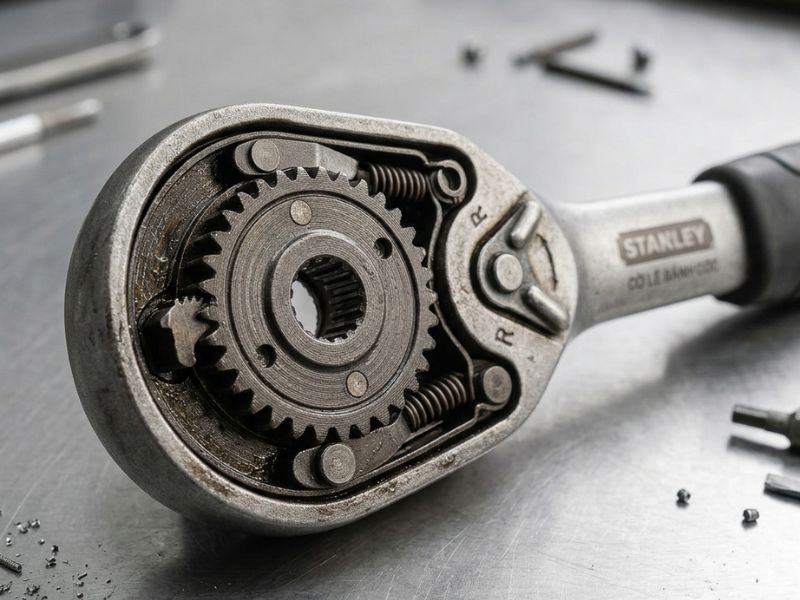

Cấu tạo chi tiết các bộ phận của cờ lê bánh cóc:

• Đầu bánh cóc (Ratchet Head/Hộp số): Là phần đúc nguyên khối chứa toàn bộ bộ phận cơ cấu bánh cưa bên trong. Bộ phận này được thiết kế để chịu được mô-men xoắn lớn, bảo vệ hệ thống bánh răng khỏi bụi bẩn và mạt sắt trong quá trình thao tác.
• Bánh răng (Gear): Là trái tim của cờ lê bánh cóc, thường thiết kế chuẩn 72 răng hoặc 90 răng. Số lượng răng càng dày thì góc dịch chuyển để ăn khớp răng tiếp theo càng nhỏ (chỉ từ 4° đến 5°), giúp cờ lê hoạt động cực kỳ mượt mà trong không gian khoang máy chật hẹp. Bánh răng kết nối trực tiếp với đầu cắm tuýp hoặc tròng để truyền lực vặn.
• Lẫy gạt/Chốt hãm (Pawl): Chi tiết cơ khí ăn khớp trực tiếp vào các rãnh của bánh răng. Lẫy gạt đảm nhận nhiệm vụ khóa cứng chiều quay khi chịu lực vặn và giải phóng để bánh răng trượt tự do khi gạt tay cờ lê theo chiều ngược lại.
• Lò xo và nút đảo chiều: Lò xo liên tục tạo lực ép đẩy lẫy gạt luôn bám chặt vào bánh răng. Nút hoặc lẫy gạt đảo chiều bố trí ngay trên đầu cờ lê, cho phép kỹ thuật viên chuyển đổi tức thì giữa chế độ siết chặt và mở lỏng bu lông mà không cần tháo dụng cụ ra khỏi đầu ốc.
• Thân cờ lê/Cán cờ lê (Handle): Chế tạo từ thép hợp kim Chrome-Vanadium (Cr-V) hoặc Chrome-Molybdenum (Cr-Mo) gia nhiệt đạt độ cứng cao, chống cong vênh và ăn mòn hóa chất. Cán được thiết kế thuôn dài tạo lực đòn bẩy tối ưu, bề mặt mạ chrome mờ hoặc bọc cao su chống trượt khi tay thợ dính dầu nhớt.
• Đầu làm việc còn lại (tùy thiết kế): Tùy thuộc vào model, đầu còn lại có thể là đầu mở chữ U cố định, tròng tự động cùng kích thước hoặc đầu nối khẩu (tuýp) đa năng.

Phân loại các dòng cờ lê bánh cóc phổ biến hiện nay

Mỗi vị trí sửa chữa trên ô tô như khoang động cơ, hệ thống gầm hay củ phanh đều đòi hỏi chủng loại cờ lê bánh cóc phù hợp để đảm bảo an toàn kỹ thuật và tiến độ công việc.

Phân loại theo thiết kế và cấu tạo

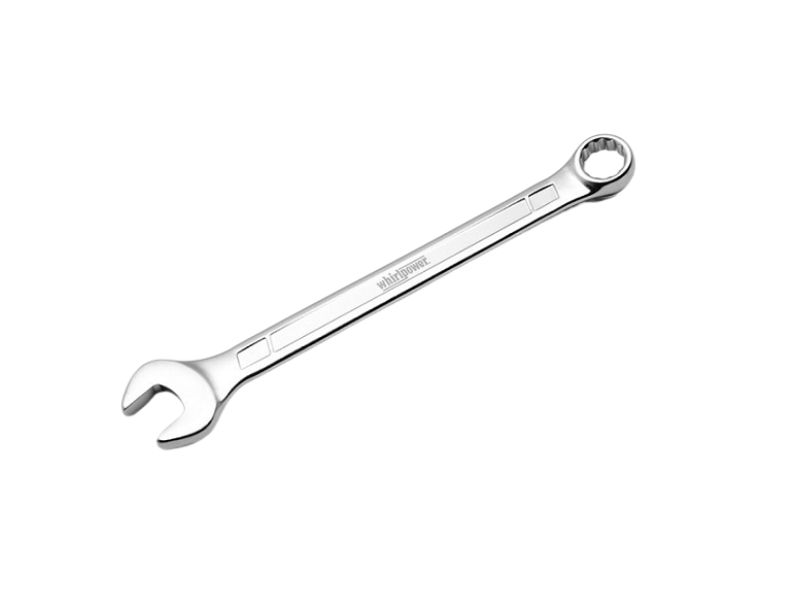

Cờ lê vòng miệng tự động: Cờ lê vòng miệng tự động kết hợp một đầu miệng chữ U cố định với một đầu vòng bánh cóc tự động. Thiết kế này cho phép thợ vừa sử dụng đầu miệng ở những vị trí dễ tiếp cận, vừa sử dụng đầu vòng để thao tác nhanh trên các bu lông nằm trong không gian hẹp.

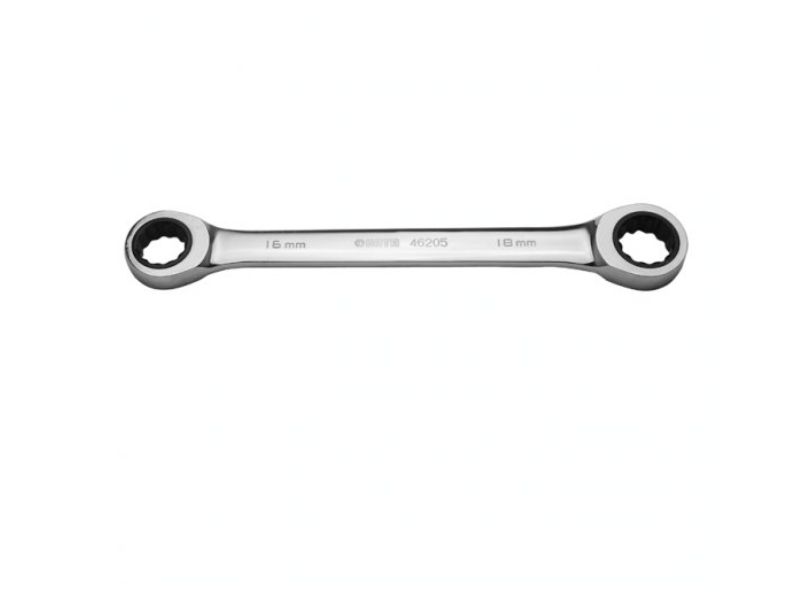

Cờ lê 2 đầu vòng bánh cóc: Cờ lê 2 đầu vòng bánh cóc được thiết kế với hai đầu tròng bánh cóc có kích thước khác nhau, chẳng hạn 10–12 mm hoặc 13–14 mm. Hai đầu cờ lê thường được bố trí ở hai phía của thân dụng cụ, giúp thợ xử lý nhiều cỡ bu lông mà không phải đổi dụng cụ liên tục.

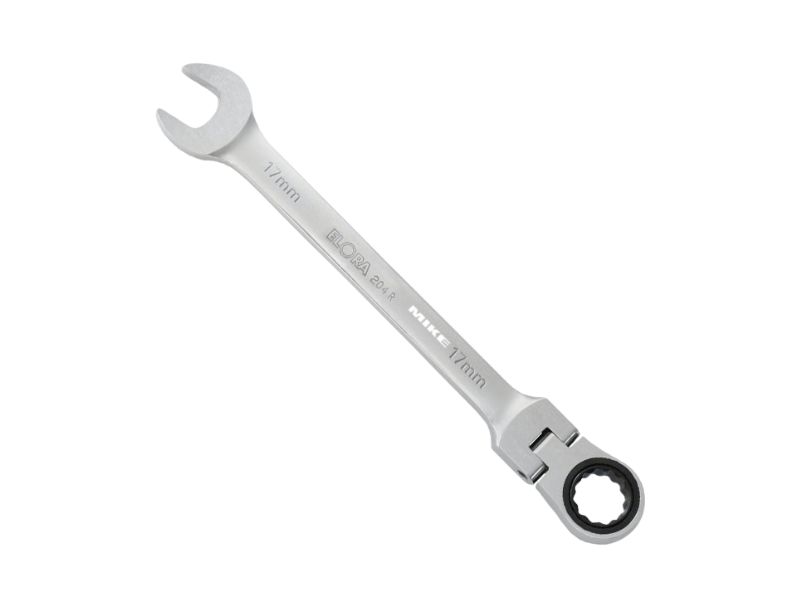

Cờ lê bánh cóc gật gù (Flex-head): Cờ lê bánh cóc gật gù sử dụng khớp bản lề giữa đầu bánh cóc và thân cờ lê, cho phép đầu cờ lê thay đổi góc làm việc, thường trong phạm vi khoảng 0–180°. Thiết kế này giúp thợ đưa đầu cờ lê vào các vị trí bị che khuất bởi đường ống, dây điện hoặc các chi tiết khác trong khoang động cơ. Loại cờ lê này đặc biệt hữu ích khi tháo lắp chân máy, cổ xả, cụm treo và các vị trí sâu trong khoang máy.

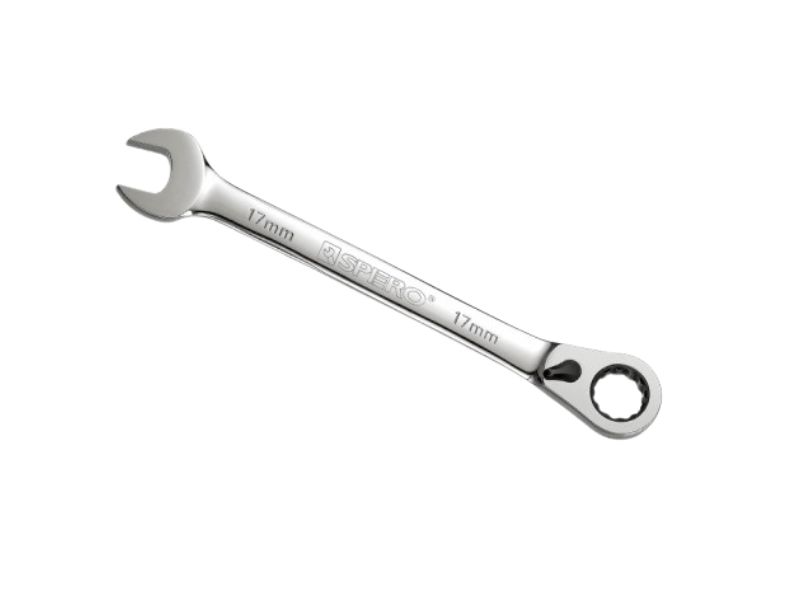

Cờ lê đảo chiều (Reversible): Cờ lê bánh cóc đảo chiều được trang bị lẫy gạt hoặc nút chuyển chiều trên đầu bánh cóc. Thợ có thể nhanh chóng chuyển giữa chiều siết và chiều tháo bu lông mà không cần tháo cờ lê ra hoặc lật ngược dụng cụ. Cơ cấu này giúp rút ngắn thời gian thao tác, đặc biệt khi làm việc trong những vị trí có khoảng trống nhỏ.

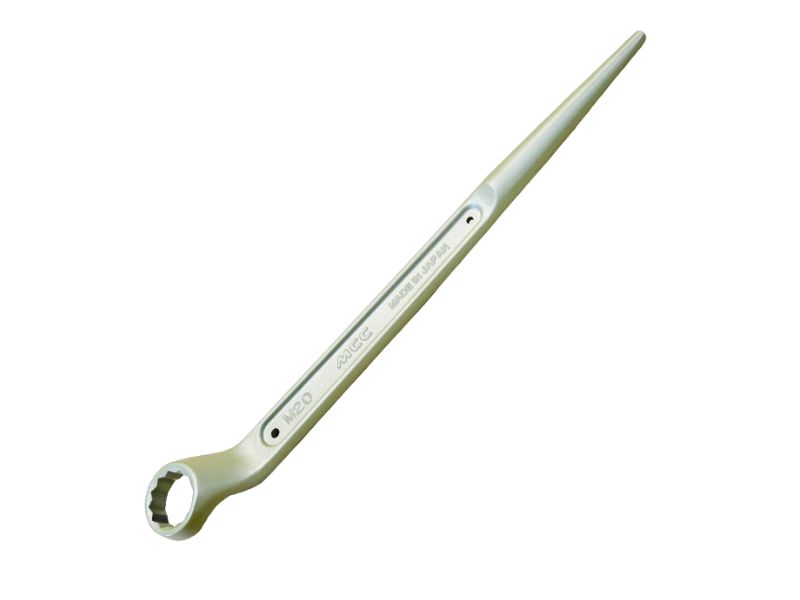

Cờ lê đuôi chuột: Cờ lê bánh cóc đuôi chuột có một đầu vòng bánh cóc để lắp khẩu và một đầu thân kim loại thuôn nhọn giống đuôi chuột. Phần đầu nhọn giúp thợ căn chỉnh tâm các lỗ bu lông, đưa các lỗ trên hai chi tiết về đúng vị trí trước khi lắp bu lông. Loại cờ lê này thường được sử dụng khi sửa chữa khung gầm, hệ thống treo hoặc các cụm chi tiết cần căn chỉnh lỗ lắp ghép.

Phân loại theo số lượng răng và kích thước

Theo số lượng răng (Tooth Count): Dòng 72–90 răng có góc hồi nhỏ (4°–5°), chuyên dụng cho khoang máy chật hẹp. Dòng 24–36 răng có cơ cấu răng lớn, chịu tải lực cao, phù hợp cho bu lông gầm xe chịu lực nặng.

Theo hệ đo: Gồm hệ Mét (chủ yếu tại Việt Nam: 8mm, 10mm, 12mm, 14mm, 17mm, 19mm…) và hệ Inch (SAE dùng cho các dòng xe Mỹ).

Bảng thông số kỹ thuật các dòng cờ lê bánh cóc thực tế tại gara:

Khi cờ lê bánh cóc bị hỏng hoặc sử dụng sai cách, quá trình tháo lắp bu-lông có thể bị gián đoạn, làm kéo dài thời gian sửa chữa và ảnh hưởng đến lịch giao xe. Để hạn chế tác động của những sự cố này, gara cần quản lý chặt chẽ tiến độ từng lệnh sửa chữa, phân công kỹ thuật viên và theo dõi tình trạng công việc theo thời gian thực.

VC Garage hỗ trợ điều phối quy trình sửa chữa, cập nhật tiến độ tức thì và kiểm soát hiệu quả vận hành xưởng. Để đăng ký dùng thử miễn phí 2 tuần liên hệ hotline 0985967654 hoặc điền from dưới đây để được tư vấn.

Tiêu chí chọn mua cờ lê bánh cóc tối ưu chi phí và độ bền cho gara

Do phải làm việc liên tục trong môi trường khắc nghiệt, cờ lê bánh cóc cho gara cần có độ bền và khả năng chịu lực cao. Khi lựa chọn, hãy ưu tiên 4 tiêu chí kỹ thuật dưới đây để tối ưu chi phí đầu tư và hiệu quả sử dụng.

• Cơ cấu số lượng răng phù hợp từng khoang dịch vụ: Khoang máy, hệ thống điện, cảm biến trang bị cờ lê 72 hoặc 90 răng có góc hồi nhỏ (4°–5°) để thợ dễ dàng lách vặn trong không gian chật hẹp. Khoang gầm, củ phanh, hệ thống treo dùng loại 24–36 răng. Cơ cấu bánh răng dày giúp chịu lực lớn, hạn chế trượt và vỡ bánh răng.
• Chất liệu gia công thép hợp kim chịu lực: Ưu tiên thép Chrome-Vanadium (Cr-V) gia nhiệt cao cấp hoặc Chrome-Molybdenum (Cr-Mo) giúp cán chống nứt gãy khi đè lực và ngàm vặn không bị biến dạng sau thời gian dài cày ải.

• Thương hiệu uy tín có bán linh kiện thay thế lẻ: Chọn hãng uy tín (Kingtony, Yato, Jonnesway, Toptul, Licota) sẵn có lẫy hãm, lò xo, bánh răng lẻ để thay khi mòn, giúp tối ưu chi phí thay mới.

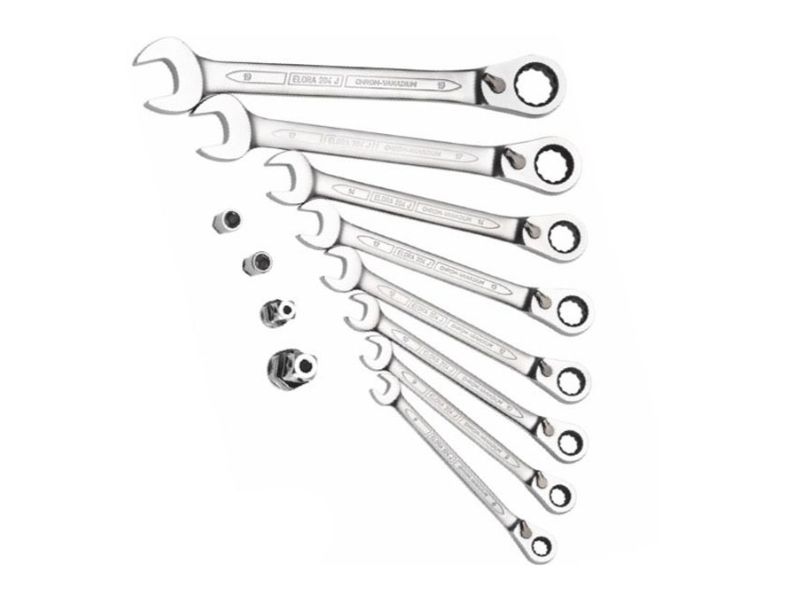

• Trang bị trọn bộ dải size hệ mét tiêu chuẩn: Trang bị trọn bộ các size phổ biến cho khoang thợ tổng quát gồm: 8mm, 10mm, 12mm, 13mm, 14mm, 17mm và 19mm.

Cách sử dụng cờ lê bánh cóc đúng kỹ thuật không bị trượt bánh răng

Độ bền của cờ lê bánh cóc không chỉ phụ thuộc vào chất lượng mà còn ở cách sử dụng. Để hạn chế hư hỏng và đảm bảo an toàn, kỹ thuật viên cần tuân thủ 3 nguyên tắc sau:

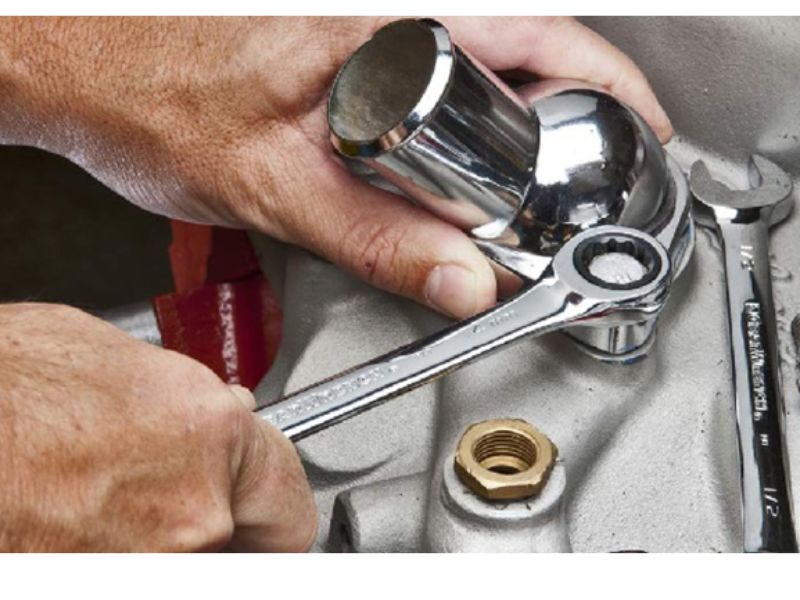

Tuyệt đối không dùng cờ lê bánh cóc để xả lực ban đầu hoặc siết chết lực cuối: Bánh răng cơ khí nhạy cảm với lực giật đột ngột. Thợ phải dùng cờ lê tĩnh, cần siết L hoặc khẩu tuýp chịu lực để nới lỏng ốc bị bó gỉ trước, sau đó mới dùng cờ lê bánh cóc vặn nhanh.

Đặt đầu tròn ôm sát và vuông góc 90° với đai ốc: Tránh để cờ lê bị nghiêng góc khi tác dụng lực. Việc đè lực khi đầu tròng bám lệch tâm sẽ dồn mô-men xoắn vào đỉnh răng, gây sứt bánh răng hoặc trượt mòn đầu bu lông xe khách.

Thao tác lực đều tay, không dùng ống nối tăng đòn bẩy: Luôn kiểm tra lẫy gạt đảo chiều trước khi đè lực. Nghiêm cấm hành vi dùng búa gõ vào cán cờ lê hoặc lồng ống thép dài vào cán để tăng lực vặn.

Lưu ý vệ sinh bảo dưỡng cờ lê bánh cóc bị dính nhớt và mạt sắt

Môi trường gara nhiều dầu mỡ và mạt kim loại dễ làm kẹt, mòn cơ cấu bánh cóc. Vì vậy, cần vệ sinh định kỳ để duy trì hoạt động ổn định và kéo dài tuổi thọ dụng cụ. Quy trình gồm các bước sau:

• Vệ sinh bề mặt sau mỗi ca làm việc: Dùng giẻ khô lau sạch mỡ dính trên cán. Nếu cờ lê bị bám mạt sắt trong kẽ bánh răng, xịt trực tiếp dung dịch vệ sinh phanh chuyên dụng (Brake Cleaner) để thổi sạch bụi bẩn.
• Tra dầu bảo dưỡng đúng chủng loại: Định kỳ 1–2 tháng, xịt một lượng mỡ nước hoặc dầu máy mỏng vào khe lẫy gạt đảo chiều. Tuyệt đối không bôi mỡ bò đặc vì mỡ bò sẽ bẫy mạt sắt bám chặt bên trong cơ cấu.
• Bảo quản đúng tủ đồ nghề: Yêu cầu thợ xếp cờ lê vào đúng khay xốp cá nhân hoặc bảng treo dụng cụ sau giờ làm, tránh quăng quật dụng cụ xuống sàn xưởng ẩm ướt.

Câu hỏi thường gặp về cờ lê bánh cóc

Nên chọn cờ lê bánh cóc 72 răng hay 90 răng?

Cờ lê 72 răng phù hợp cho hầu hết công việc sửa chữa thông thường. Loại 90 răng có góc xoay nhỏ hơn, thuận tiện khi thao tác trong khoang máy chật hẹp.

Cờ lê bánh cóc có dùng để nới bu-lông quá chặt không?

Không nên. Hãy dùng cần bẻ lực hoặc cờ lê thường để phá lực trước, sau đó mới sử dụng cờ lê bánh cóc để tránh hỏng cơ cấu bánh răng.

Gara làm xe du lịch nên ưu tiên trang bị những size cờ lê bánh cóc nào?

Các size 8, 10, 12, 13, 14, 17 và 19 mm đáp ứng phần lớn nhu cầu sửa chữa xe du lịch. Đây là những kích thước bu-lông phổ biến trên nhiều dòng xe.

Tại sao cờ lê bánh cóc hay bị kẹt đảo chiều sau một thời gian sử dụng?

Nguyên nhân chủ yếu là bụi bẩn, dầu mỡ và mạt kim loại bám vào cơ cấu bánh cóc. Vệ sinh và bôi trơn định kỳ sẽ giúp dụng cụ hoạt động ổn định hơn.

Có nên tra mỡ bò đặc vào cơ cấu bánh răng của cờ lê bánh cóc không?

Không nên vì mỡ bò đặc dễ giữ bụi và mạt sắt, gây kẹt cơ cấu. Nên dùng dầu hoặc mỡ bôi trơn chuyên dụng với lượng vừa đủ để bảo vệ bánh răng.
