Đồng hồ áp suất có dầu giúp chống rung chấn, giảm chấn động kim và bảo vệ cơ cấu cơ khí khi vận hành trong môi trường áp suất cao. Tại các gara ô tô, dòng đồng hồ này được ứng dụng phổ biến để kiểm tra áp suất hệ thống khí nén, máy nén khí, cầu nâng thủy lực và đường ống cấp khí.
Mục lục
Đồng hồ áp suất có dầu là gì? Phân loại theo loại dầu châm bên trong
Đồng hồ áp suất có dầu (Liquid Filled Pressure Gauge) là dòng thiết bị đo áp suất mà toàn bộ khoang bên trong mặt số được lấp đầy bởi một lớp chất lỏng có độ viscous (độ nhớt) cao.
Phân loại theo loại dầu châm bên trong:

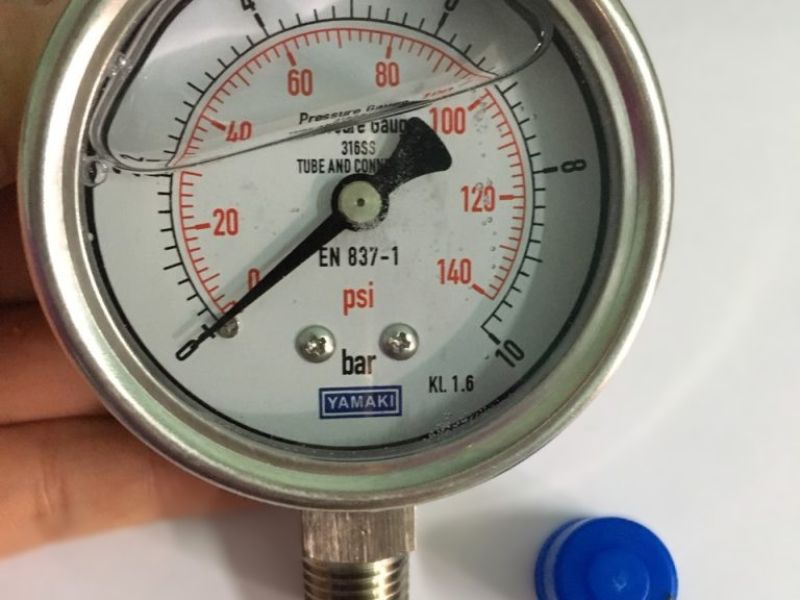

- Đồng hồ áp suất có dầu Glycerin: Đây là dòng phổ biến nhất trong các xưởng sửa chữa. Dầu Glycerin có khả năng chống rung chấn cực tốt, hoạt động ổn định ở dải nhiệt độ môi trường từ -20°C đến +60°C. Thích hợp cho hệ thống nén khí, đường ống cấp hơi và thiết bị thủy lực thông thường.
- Đồng hồ áp suất có dầu Silicone: Loại dầu này có dải chịu nhiệt rộng hơn (-40°C đến +140°C) và không bị đông đặc trong môi trường nhiệt độ quá thấp hoặc biến chất ở nhiệt độ cao. Thường được trang bị cho các hệ thống thủy lực tải nặng hoặc thiết bị kiểm tra áp suất làm việc ở môi trường khắc nghiệt.
Cấu tạo đồng hồ áp suất có dầu chi tiết từ trong ra ngoài
Để hiểu tại sao dòng thiết bị này lại bền bỉ và chính xác hơn hẳn dòng đồng hồ khô thông thường, việc nắm rõ cấu tạo cơ khí từ trong ra ngoài là điều bắt buộc đối với cố vấn dịch vụ và quản lý xưởng.
Kim đồng hồ và cơ cấu hiển thị
Kim đồng hồ được chế tạo từ hợp kim nhôm siêu nhẹ, cân bằng động chính xác. Nhờ nằm ngập trong môi trường dầu có độ nhớt, chuyển động của kim vô cùng mượt mà, không bị sảng giật hay rung lắc khi áp suất hệ thống biến động đột ngột.
Vỏ bảo vệ đồng hồ áp suất
Vỏ ngoài (Case) thường làm bằng Inox 304 hoặc Inox 316 chống gỉ sét, chịu được lực va đập cơ học trong môi trường xưởng. Vỏ có nhiệm vụ chứa trọn toàn bộ cơ cấu đo và giữ kín chất lỏng bên trong không bị rò rỉ ra ngoài.

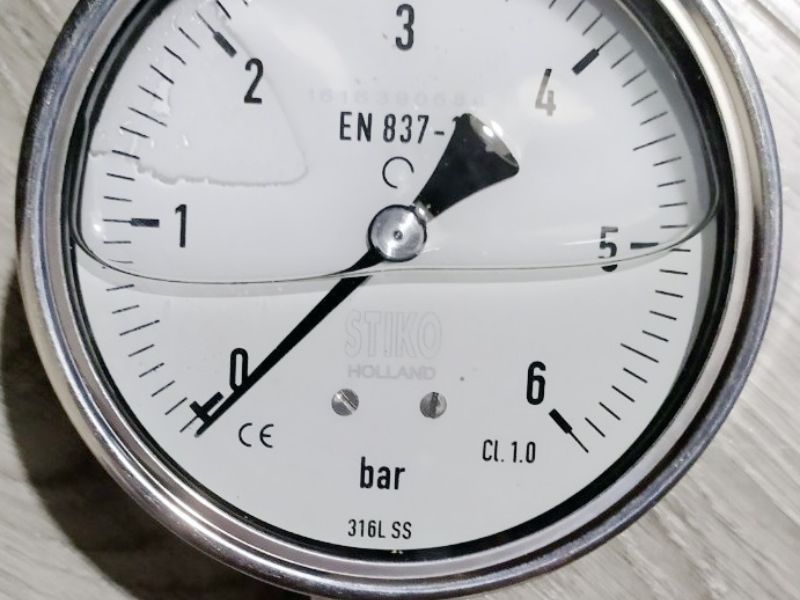

Mặt số và thang đo áp suất
Mặt số (Dial) thường được làm bằng nhôm mạ lớp sơn trắng chống lóa, in rõ các vạch chia thang đo. Thang đo thường tích hợp song song hai đơn vị áp suất phổ biến là Bar (màu đen) và PSI (màu đỏ) hoặc Kg/cm², giúp kỹ thuật viên dễ dàng quan sát và đối soát số liệu nhanh chóng.
Kính bảo vệ mặt đồng hồ
Mặt kính (Window) được làm bằng kính cường lực (Safety Glass) hoặc nhựa Polycarbonate/Acrylic dày. Kính trong suốt giúp quan sát chỉ số rõ ràng, đồng thời chịu được lực nén của dầu và áp suất môi trường mà không bị mờ hay nứt vỡ.
Nút châm dầu và khoang chứa dầu
Trên đỉnh vỏ đồng hồ luôn có một nút châm dầu (Fill Plug) bằng cao su chịu nhiệt. Nút này có hai tác dụng: cho phép châm thêm/thay thế dầu Glycerin và đóng vai trò như một van xả áp phụ (bằng cách cắt bớt chóp cao su khi lắp đặt) để bù trừ áp suất khí quyển inside/outside khoang chứa.
Dầu glycerin hoặc dầu silicone bên trong đồng hồ
Khoang trống bên trong vỏ được điền khoảng 80% – 90% dung tích chất lỏng dán nhãn Glycerin hoặc Silicone. Dầu giúp bôi trơn liên tục các khớp chuyển động cơ khí, giảm ma sát, chống ăn mòn và dập tắt hoàn toàn các xung động áp suất vọt nhọn.
Bộ phận kết nối và chân ren
Chân ren (Connection) là phần nhô ra ngoài vỏ để kết nối vào hệ thống đường ống. Chân ren thường có kích thước tiêu chuẩn như G 1/4″, G 1/2″, NPT 1/4″, NPT 1/2″ làm bằng đồng thau hoặc inox, gia công bước ren chính xác nhằm tránh xì hơi hay rò rỉ dầu thủy lực.
Ống Bourdon – bộ phận cảm nhận áp suất
Ống Bourdon là “trái tim” của đồng hồ áp suất. Đây là một ống kim loại hình chữ C (hoặc hình xoắn ốc) có dẹp phẳng hai đầu. Khi áp suất môi chất đi vào bên trong, ống Bourdon có xu hướng giãn thẳng ra. Độ biến dạng giãn nở này tỉ lệ thuận trực tiếp với giá trị áp suất đầu vào.
Cơ cấu truyền động bánh răng
Đoạn cuối của ống Bourdon được nối với hệ thống bánh răng và thanh khớp nối (Movement mechanism). Sự chuyển động kéo của ống Bourdon sẽ làm quay trục bánh răng, từ đó điều khiển kim đồng hồ quay trên mặt số hiển thị.
Lò xo và các chi tiết hiệu chỉnh
Bên trong cơ cấu truyền động tích hợp lò xo tóc (Hairspring) giúp triệt tiêu độ rơ giữa các răng bánh răng, đảm bảo khi áp suất giảm về 0 thì kim đồng hồ trả về đúng vị trí gốc ban đầu mà không bị lệch sai số.

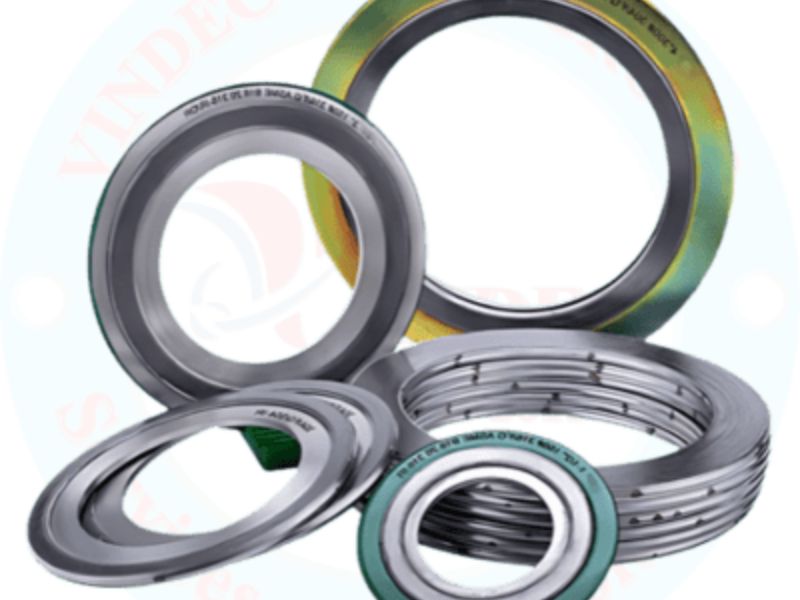

Gioăng và bộ phận làm kín
Hệ thống gioăng O-ring bằng cao su NBR hoặc Viton được bố trí tại các mặt tiếp giáp giữa kính – vỏ, chân ren – vỏ và nút châm dầu. Gioăng làm kín tuyệt đối, ngăn dầu chảy ra ngoài và ngăn bụi bẩn, hơi nước xâm nhập vào bên trong làm hỏng bộ cơ khí.
Cổng dẫn áp suất vào bên trong đồng hồ
Nằm ở tâm chân ren là một lỗ nhỏ (Restrictor/Port) dẫn lưu chất vào lòng ống Bourdon. Ở các dòng đồng hồ cao cấp, lỗ này được tích hợp tiết lưu nhỏ để hạn chế bớt lưu lượng xung áp đập trực tiếp vào ống Bourdon.
Ứng dụng đồng hồ áp suất có dầu trong gara
Trong vận hành xưởng dịch vụ sửa chữa ô tô chuyên nghiệp, đồng hồ áp suất có dầu không chỉ là công cụ đo đạc thông thường mà còn là “thiết bị giám sát an toàn” bắt buộc tại nhiều công đoạn kỹ thuật.
Kiểm tra áp suất hệ thống khí nén trong gara
Hệ thống khí nén là “mạch máu” vận hành các thiết bị như súng xiết bulong, bình hút dầu thải, máy ra vào vỏ. Đồng hồ áp suất có dầu gắn trên đường ống khí nén trung tâm giúp kỹ thuật viên liên tục kiểm soát mức áp suất tiêu chuẩn (thường duy trì từ 8 – 12 Bar). Kim đồng hồ tĩnh lặng, không bị rung lắc giúp việc đọc thông số nhanh chóng, chính xác.
Đo và theo dõi áp suất máy nén khí
Máy nén khí piston hoặc trục vít khi vận hành tạo ra độ rung động cơ học cực lớn và nhịp nén dập dồn. Nếu sử dụng đồng hồ đo khô, kim đo sẽ bị dập nảy liên tục dẫn đến gãy kim hoặc mòn bánh răng chỉ sau thời gian ngắn. Đồng hồ có dầu Glycerin triệt tiêu hoàn toàn độ rung này, giúp theo dõi chính xác thời điểm rơ-le ngắt/bật máy nén, bảo vệ bình chứa khí an toàn.

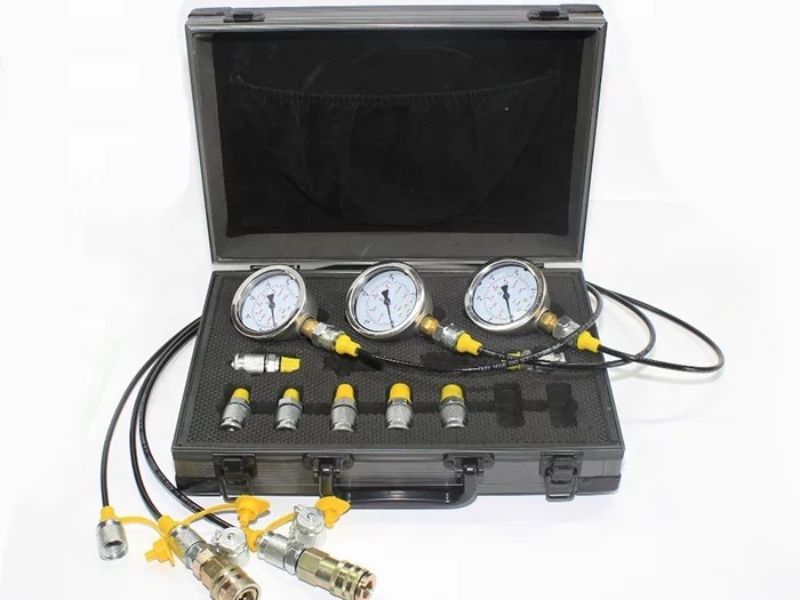

Kiểm tra áp suất hệ thống thủy lực của thiết bị sửa chữa
Các thiết bị như máy ép thủy lực (10 – 50 tấn), bộ vam đĩa đĩa thủy lực đòi hỏi áp suất vận hành cực cao (có thể lên tới vài trăm Bar). Việc lắp đồng hồ có dầu giúp kỹ thuật viên kiểm soát chính xác lực ép, tránh tình trạng quá áp gây cong vênh chi tiết động cơ hoặc vỡ ty ép thủy lực.
Đo áp suất bơm và các thiết bị sử dụng trong gara
Trong các gói kiểm tra chuyên sâu, đồng hồ áp suất có dầu dải đo nhỏ được kết nối với bộ gá chuyên dụng để đo áp suất bơm xăng, áp suất dầu nhớt bôi trơn động cơ hoặc áp suất đường ống nhiên liệu Common Rail trên xe máy dầu. Độ chính xác của đồng hồ dầu quyết định đến kết quả chẩn đoán bắt đúng bệnh bỏ máy hay tụt áp nhiên liệu.
Kiểm tra áp suất đường ống và hệ thống cấp khí
Tại các xưởng lớn trang bị hệ thống cấp hơi âm tường, đồng hồ có dầu được lắp tại các bộ lọc đôi, bộ điều áp nhánh. Thiết bị giúp phát hiện kịp thời hiện tượng sụt áp trên đường ống xa hoặc rò rỉ khí nén, từ đó cắt giảm lãng phí điện năng chạy máy nén khí cho chủ gara.

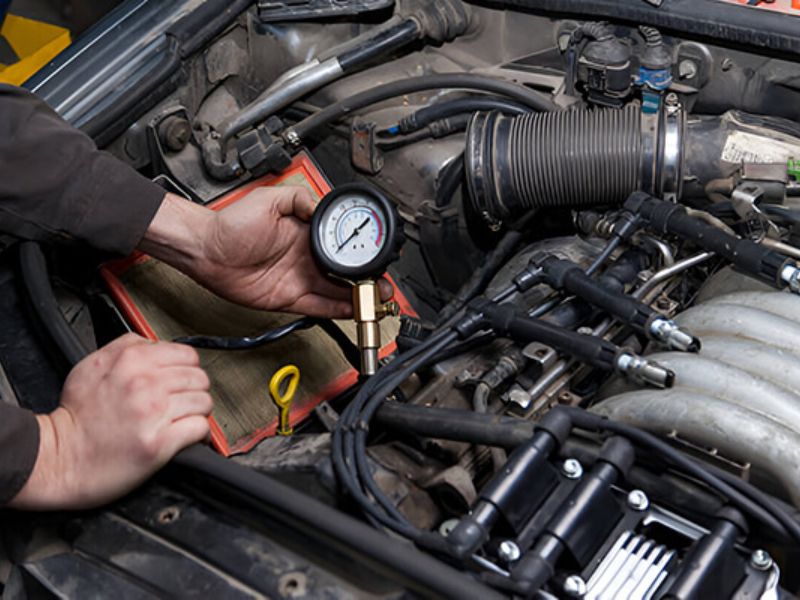

Theo dõi áp suất khi vận hành cầu nâng và thiết bị thủy lực
Cầu nâng 2 trụ, cầu nâng cắt kéo hay cầu nâng 4 trụ dùng ty nâng thủy lực phụ thuộc hoàn toàn vào áp suất dầu nén trong xi-lanh. Đồng hồ áp suất có dầu gắn trên bộ nguồn thủy lực giúp người quản lý xưởng và thợ chính theo dõi tải trọng nâng, phát hiện sớm hiện tượng tụt áp do hở phớt ti nâng hoặc hỏng van một chiều.
Việc dùng đồng hồ áp suất sai số hay bỏ qua lịch bảo trì thiết bị thủy lực, máy nén khí có thể dẫn đến hậu quả nghiêm trọng: cầu nâng sập đột ngột, vỡ đường ống nén, gây thiệt hại hàng trăm triệu đồng và làm gián đoạn toàn bộ tiến độ sửa xe. Đừng để gara chịu mất tiền oan chỉ vì quản lý thiết bị thủ công!
Để kiểm soát chặt chẽ lịch bảo trì thiết bị xưởng, quản lý công nợ, tồn kho phụ tùng và theo dõi tiến độ sửa chữa realtime, bạn hãy chuẩn hóa quy trình ngay hôm nay với Phần mềm quản lý gara VC Garage. Liên hệ hotline 0985967654 để nhận tư vấn và đăng ký dùng thử miễn phí!
Điểm khác biệt đồng hồ áp suất có dầu và không dầu
Để giúp chủ xưởng đưa ra quyết định đầu tư đúng đắn, bảng so sánh chi tiết dưới đây phân tích sự khác biệt rõ rệt giữa hai dòng đồng hồ đo áp suất:
| Tiêu chí so sánh | Đồng hồ áp suất có dầu | Đồng hồ áp suất không dầu (Đồng hồ khô) |
| Chất lỏng bảo vệ | Khoang chứa ngập 80-90% dầu Glycerin/Silicone | Khoang chứa rỗng, hoàn toàn khô ráo |
| Khả năng chống rung | Rất cao; dập tắt rung chấn cơ học và xung áp | Kém; kim bị rung lắc dữ dội khi có chấn động |
| Độ bền bánh răng cơ khí | Rất bền do được dầu bôi trơn liên tục, mòn cực chậm | Rất dễ mòn bánh răng, gãy kim khi dùng ở môi trường rung |
| Hiện tượng ngưng tụ hơi nước | Không bị (lớp dầu ngăn hơi nước làm mờ mặt kính) | Dễ bị đọng sương/hơi nước inside mặt kính khi ẩm ướt |
| Độ chính xác lâu dài | Duy trì độ chính xác cao từ 3 – 5 năm | Nhanh bị lệch mốc Zero, sai số tăng sau 3 – 6 tháng |
| Chi phí đầu tư ban đầu | Cao hơn (từ 300.000 – 900.000 VNĐ/cái) | Thấp hơn (từ 80.000 – 250.000 VNĐ/cái) |
| Ứng dụng tối ưu trong gara | Máy nén khí, cầu nâng thủy lực, máy ép, đường ống hơi | Vị trí cố định, không rung lắc, hệ thống khí tĩnh |
Câu hỏi thường gặp về đồng hồ áp suất có dầu
Đồng hồ áp suất có dầu có cần kiểm định hoặc hiệu chuẩn định kỳ không?
Có. Theo tiêu chuẩn đo lường và an toàn thiết bị áp lực, đồng hồ áp suất có dầu lắp trên máy nén khí hay cầu nâng gara cần được kiểm định/hiệu chuẩn định kỳ 12 tháng/lần.
Lắp đồng hồ áp suất có dầu sai vị trí có làm giảm tuổi thọ thiết bị không?
Có. Lắp đồng hồ sai tư thế (ví dụ: dòng chân đứng nhưng lại lắp nghiêng hoặc nằm ngang mà không dùng loại thiết kế riêng) sẽ khiến dầu Glycerin bị rò rỉ qua nút xả áp, đồng thời gây lệch trọng tâm kim và ống Bourdon.
Đồng hồ áp suất có dầu bị vỡ mặt kính có cần thay ngay không?
Cần thay thế ngay lập tức. Khi mặt kính vỡ, dầu Glycerin bên trong sẽ chảy ra ngoài xưởng gây mất vệ sinh, đồng thời bụi bẩn, hơi ẩm và hóa chất sẽ tấn công trực tiếp vào bộ bánh răng cơ khí bên trong.
